ADCA Engineering (Португалия)
Фильтры-грязевики

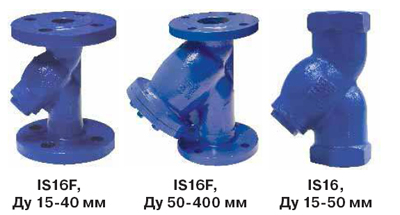

Фильтр сетчатый чугунный со сливной пробкой, серий IS16 (резьбовой), Ду 15-50 мм, Ру 16 бар, и IS16F (фланцевый), Ду 15-400 мм, Ру 16 бар, Тмакс. = 300 °С
Применение
Для пара, горячей и холодной воды в системах теплои водоснабжения.
Установка
Устанавливается в горизонтальном положении крышкой вниз. На паропроводе необходимо устанавливать крышкой вбок. Установка в вертикальном положении возможна только при направлении потока сверху вниз.
Технические характеристики
Номинальное давление 16 бар
Максимально допустимая температура +200 °С; +300 °С
|
Зависимость «Температура-Давление» Чугун GG25 Ру 16 |
|
|
°С |
бар |
|
10 |
16 |
|
120 |
16 |
|
150 |
14,4 |
|
180 |
13,4 |
|
200 |
12,8 |
|
230 |
11,8 |
|
250 |
11,2 |
|
300 |
9,6 |

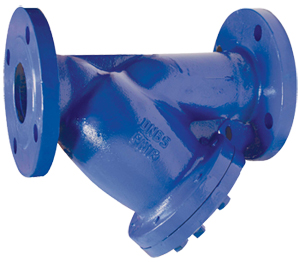

Фильтр IS16FSS из нержавеющей стали, Ду 15-300, Ру 40
Применение
Для воды, пара, нефтепродуктов, а также для пищевых и агрессивных сред.
Установка
Устанавливается в горизонтальном положении крышкой вниз. На паропроводе устанавливать крышкой вбок. Установка в вертикальном положении возможна только при направлении потока сверху вниз. При установке фильтра грязевика ADCA, убедиться, что направление потока совпадает с направлением, указанным на корпусе фильтра.
Технические характеристики
Максимальное давление 40 бар
Максимальная допустимая температура 200 °С
Присоединение фланцевое по DIN
Шаг сетки Ду 15-80: 1,0 мм Ду 100-300: 3,0 мм
Спецификация
1. Корпус Нерж. сталь 1.4408
2. Крышка Нерж. сталь 1.4408
3. Уплотнение PTFE
4. Сетка фильтра Нерж. сталь AISI 304
5. Болт Нерж. сталь AISI 304
6. Дренажная заглушка Нерж. сталь 1.4408
